Λεπτομέρειες:
|
Υλικό: | Κεραμικό σώμα με αμπαρωμένη τη μέταλλο σύνδεση | Χρώμα: | άσπρος |
---|---|---|---|
Εκτιμημένη τάση: | AC/DC500V | Εκτιμημένο ρεύμα: | 10A-500A |
Προστασία τύπων: | AR | Σπάζοντας ικανότητα: | AC100KA/DC20KA |
εφαρμογή: | EV、 PHEV、 HEV、 FCV | Πλεονέκτημα: | Υψηλή σπάζοντας ικανότητα και υψηλής τάσης ροή με την ελάχιστη αντίσταση επαφών |
Επισημαίνω: | Κεραμικές αυτοκίνητες θρυαλλίδες της EV,DC500V κεραμικές αυτοκίνητες θρυαλλίδες,Θρυαλλίδα μπαταριών αυτοκινήτων FCV |

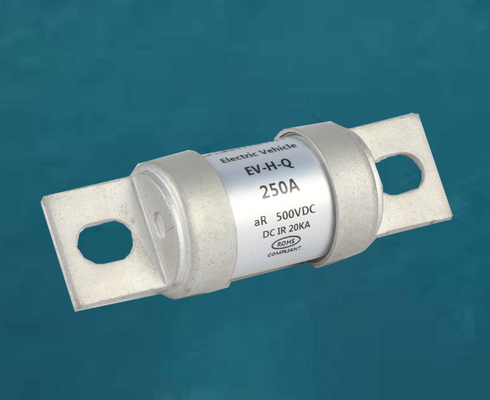

Λευκή κεραμική ασφάλεια EV μεβιδωμένη ασφάλεια σύνδεσης για την κύρια μπαταρία του αυτοκινήτου——Σειρά EV-HQ Module
Dissmannκεραμική ασφάλεια EVΣειρά EV-HQ Moduleσυμπαγής και υψηλής απόδοσηςέχουν σχεδιαστεί για να προστατεύουνμπαταρία αυτοκινήτου, κύκλωμα υψηλής τάσης, ενσωματωμένο φορτιστή και βοηθητικό εξοπλισμό.
Η σειρά EV-HQ Module είναι λευκό κεραμικό σώμα με μέταλλοβιδωτή σύνδεση EVασφάλειες, προσφέρουν ονομαστικό ρεύμα 80A - 500A, ονομαστική τάση AC / DC500V.
Dissmannκεραμικές ασφάλειες EVδιαφέρουν ανάλογα με την ταχύτητα της ασφάλειας, την τάση και την ονομαστική ένταση και συμμορφώνονται με συμβατό με RoHS και χωρίς αλογόνο, και πιστοποιημένο UL 248-20, ISO 8820, JAS0-D622.
Εισαγωγή προϊόντος
1.Σχήμα και διαστάσεις τοποθέτησης των ασφαλειών EV:
Μοντέλο | Μέγεθος doce | A±2 | B±1,5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
EV-HQ | VH1 | 94,5 | 30.5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
2.Ταξινόμηση μοντέλων σύμφωνα με το ονομαστικό ρεύμα των ασφαλειών EV:
Μοντέλο |
Ονομαστικό ρεύμα (ΕΝΑ) |
I²t (A²s) |
Κατανάλωση ενέργειας (Δ) |
Κωδικός μεγέθους |
Εγκαθιστώ | |
弧前 | 熔断 | |||||
EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 |
Συνιστώμενη ροπή μπουλονιού στερέωσης M8 11 N·m |
EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 |
Συνιστώμενη ροπή μπουλονιού στερέωσης M10 20 N·m
|
EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
EV-HQ-500 | 500 | 550000 | 865000 | 78 |
Σας καλωσορίζουμε για να λάβετε περισσότερες πληροφορίες για τις ασφάλειες Ceramic Automotive EV, θα σας παρέχουμε γρήγορες και αποτελεσματικές υπηρεσίες και προϊόντα ασφαλειών υψηλής ποιότητας.
