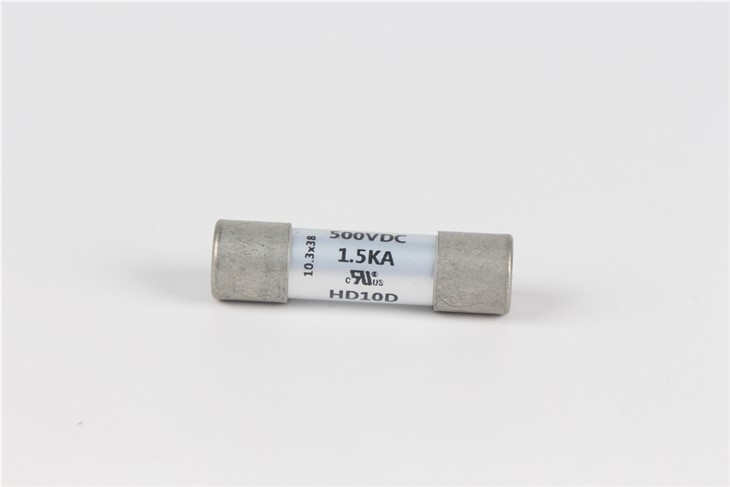

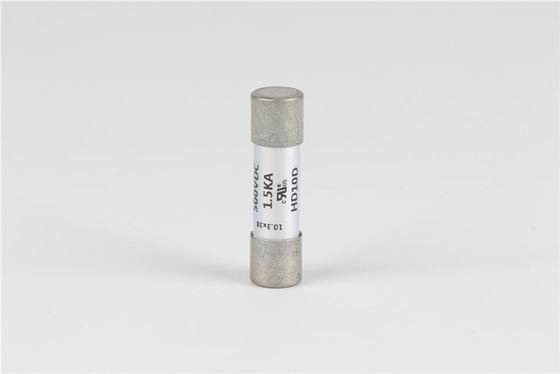

ηλιακή PV θρυαλλίδα κασετών 10*38mm 500VAC
1.Basic πληροφορίες:
Εκτιμημένο ρεύμα: 20A-100A
Εκτιμημένη τάση: 80VDC-1000VDC
Σπάζοντας ικανότητα: AC33KA
Καλύψτε την απαίτηση: UL248, ιδιωτικός αστυνομικός IEC60127, της ΕΕ και ROSHS
2.Applicable πρότυπα:
2.1HD10X τα προϊόντα σειράς συμμορφώνονται με το σχετικό τυποποιημένο UL248.
3.Product υλικό:
|
Συστατικό
|
Υλικό
|
Ποσότητα
|
|
Καλώδιο
|
Κράμα ασημένιος-χαλκού
|
1 |
|
ΚΑΠ
|
Καλυμμένο κασσίτερος κράμα χαλκού
|
2 |
|
Σώμα
|
Κεραμικός σωλήνας
|
1 |
|
Υλικό πληρώσεως
|
Άμμος θρυαλλίδων
|
Ποσό |
4.Technical στοιχεία:
|
Αριθμός μερών
|
Τρέχουσα εκτίμηση (Ampers)
|
Ενεργειακά ολοκληρώματα Ι2Τ(Α2S)
|
| HD10X-1A |
1 |
0,371 |
| HD10X-1.5A |
1.5 |
0,835 |
| HD10X-2A |
2 |
4.09 |
| HD10X-3A |
3 |
10 |
| HD10X-5A |
5 |
38.4 |
| HD10X-6.3A |
6.3 |
71.4 |
5.Product διάσταση:
6.Electrical αποδόσεις
6.1, όρος δοκιμής
Όλες οι ηλεκτρικές δοκιμές διευθύνονται σε μια περιβαλλοντική θερμοκρασία 25±3℃. Η περιβαλλοντική θερμοκρασία δεν επιτρέπεται για να ποικίλει περισσότερο από 5℃ κατά τη διάρκεια της δοκιμής, και πρέπει να είναι μέσα σε αυτά τα όρια.
6.2, δοκιμή ικανότητας τρέχων-εκτίμησης
Όταν οι συνδέσεις θρυαλλίδων με τους χρόνους 100% το εκτιμημένο ρεύμα των όρων δοκιμασμένων, το κύκλωμα στην ώρα 4 δεν πρέπει να αποσυνδεθούν, η θρυαλλίδα δεν είναι τρέχον λειωμένο μέταλλο, ο σωλήνας δεν είναι σπασμένος.
6.3, να προ-σχηματίσει τόξο χρόνος-τρέχον Characterisitc
Όταν το ρεύμα στον ακόλουθο πίνακα περνά τη θρυαλλίδα, ο ανοίγοντας χρόνος του πρέπει να είναι σύμφωνα με τις απαιτήσεις στον ακόλουθο πίνακα, δηλ., ο να προ-σχηματίσει τόξο χρόνος. Επιπλέον, ούτε η ζημία του θρυαλλίδα-σωλήνα ούτε η καταστροφή της ΚΑΠ δεν θα εμφανιστεί.
| 熔断电流/% του εκτιμημένου ρεύματος |
熔断时间/ανοικτός χρόνος |
| 200% |
<2min |

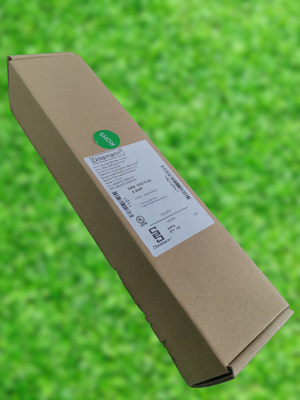

7, λεπτομέρειες συσκευασίας
7.1, ποσότητα συσκευασίας
10pcs ανά εσωτερικό μικρό κιβώτιο, μικρό κιβώτιο 10pcs ανά εσωτερικό μεγάλο κιβώτιο.
Β: εσωτερικό μεγάλο πλαίσιο 10 ανά.
Γ: Κάθε μικρό κιβώτιο με 1 μικρή συσκευάζοντας ετικέτα, κάθε κιβώτιο με 1 συσκευάζοντας ετικέτα, κάθε κιβώτιο με 1 εξερχόμενη έκθεση επιθεώρησης.
Σημείωση: αυτή η συσκευασία είναι για την αναφορά μόνο, και η πραγματική συσκευασία είναι το κριτήριο.
7.2, η συσκευασία έτσι θα πραγματοποιηθεί ότι τα προϊόντα δεν θα απορροφήσουν την υγρασία ή θα βλαφθούν κατά τη διάρκεια της μεταφοράς ή της αποθήκευσης.
