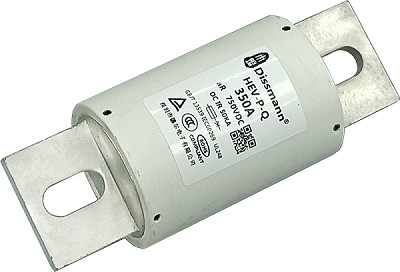

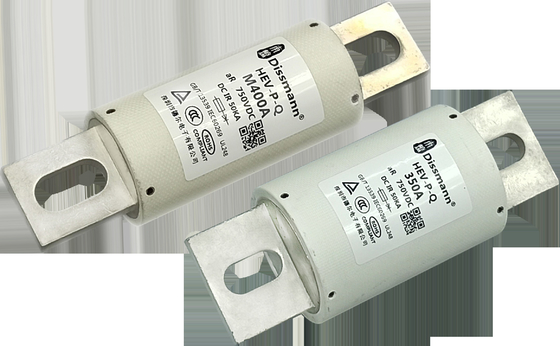

800amp κεραμική υβριδική θρυαλλίδα της EV ημιαγωγών
Προδιαγραφή της θρυαλλίδας 800amp
Εκτίμηση τάσης: AC690V/DC750V
Έντασης ρεύματος εκτίμηση: 5A~800A
Διακοπή της εκτίμησης: AC100KA/ΤΟ DC50KA@AC690V /DC750V
Τύπος προστασίας: AR
Intstallation: Διαθέσιμος στο μπουλόνι
Εγκρίσεις: Ul248-20, ISO8820, jaso-D622, iec60269-1, RoHS compilant.
Εφαρμογή της θρυαλλίδας 800amp
Εφαρμόσιμος στο μετατροπέα συχνότητας, διορθωτής, αναστροφέας, διάφοροι τύποι παροχής ηλεκτρικού ρεύματος και άλλου εξοπλισμού ημιαγωγών, και μπαταρίας ισχύος, ηλεκτρικού κινητήρα, πυκνωτή, καλωδίου και εξοπλισμού ή συστατικών βραχυκυκλωμάτων και συνοδευτικής προστασίας. Αυτό το προϊόν έχει την καλή αντίσταση και τη φλόγα δόνησης - απόδοση καθυστερούντω. Κατάλληλος για τις εφαρμογές περιβάλλοντος δόνησης όπως η διέλευση και τα μηχανοκίνητα οχήματα ραγών.
Υλικό της θρυαλλίδας 800amp
| Μέρη |
Υλικό |
| Επαφή τελών |
Κράμα χαλκού |
| Σώμα θρυαλλίδων |
Ίνα υάλου |
| Υλικό πληρώσεως |
Άμμος χαλαζία |
Διάσταση της θρυαλλίδας 800amp
| Κώδικας διάστασης |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HT2 |
110 |
22 |
69 |
84 |
95.5 |
9 |
15 |
3.3 |
14.75 |
| HT3 |
129 |
36.5 |
72 |
88 |
109 |
10.5 |
25 |
6 |
20.7 |
| HT4 |
129 |
50 |
72 |
88.6 |
109 |
10.5 |
38 |
6 |
20.7 |
Κώδικας μεγέθους
HT1: 5A-30A, συνιστώμενη M6 ροπή 4N μπουλονιών Mouting·μ
HT2: 35A-100A, συνιστώμενη M8 ροπή 11N μπουλονιών Mouting·μ
HT3: 125A-275A, συνιστώμενη M10 ροπή 20N μπουλονιών Mouting·μ
HT4: 300A-500A, συνιστώμενη M10 ροπή 20N μπουλονιών Mouting·μ
HT5: 600A-800A, συνιστώμενη M12 ροπή 28N μπουλονιών Mouting·μ
Αριθμός συστημάτων μερών
Προδιαγραφή συσκευασιών:
| Κώδικας |
Προδιαγραφή |
| HT2 |
- Κάθε πλαστικό κιβώτιο περιέχει 10 συνδέσεις θρυαλλίδων.
- Κάθε κιβώτιο λουρίδων συσκευάζεται με ένα πλαστικό κιβώτιο, με 10 συνδέσεις θρυαλλίδων στο σύνολο. Το μέγεθος του κιβωτίου λουρίδων είναι long× 160mm wide× 26mm 236mm υψηλό.
- Κάθε μεγάλο κιβώτιο περιέχει 15 μακριά κιβώτια με 150 συνδέσεις θρυαλλίδων, και το μέγεθος του μεγάλου κιβωτίου είναι 362mm μακρύ ×272mm ευρύ ×155mm υψηλά.
|
| HT3 |
- Κάθε πλαστικό κιβώτιο περιέχει 5 συνδέσεις θρυαλλίδων.
- Κάθε κιβώτιο λουρίδων συσκευάζεται με ένα πλαστικό κιβώτιο, με 5 συνδέσεις θρυαλλίδων στο σύνολο. Το μέγεθος του κιβωτίου λουρίδων είναι long× 140mm wide× 50mm 225mm υψηλό.
- Κάθε μεγάλο κιβώτιο περιέχει 10 μακριά κιβώτια με 50 συνδέσεις θρυαλλίδων, και το μέγεθος του μεγάλου κιβωτίου είναι 274mm μακρύ ×225mm ευρύ ×230mm υψηλά.
|
| HT4 |
- Κάθε πλαστικό κιβώτιο περιέχει 2 συνδέσεις θρυαλλίδων.
- Κάθε κιβώτιο λουρίδων συσκευάζεται με ένα πλαστικό κιβώτιο, με 2 συνδέσεις θρυαλλίδων στο σύνολο. Το μέγεθος του κιβωτίου λουρίδων είναι long× 118mm wide× 51mm 144mm υψηλό.
- Κάθε μεγάλο κιβώτιο περιέχει 20 μακριά κιβώτια με 40 συνδέσεις θρυαλλίδων, και το μέγεθος του μεγάλου κιβωτίου είναι long× 250mm wide× 270mm 300mm υψηλό.
|
FAQ
-
Ερώτηση: Τι είδους οι δοκιμές κάνουν εσείς αποδίδουν χαρακτηριστικά εσωτερικά στις θρυαλλίδες;
-
Απάντηση: Θα εξετάσουμε την άνοδο θερμοκρασίας, το χρόνο λιωσίματος και την αντίσταση της θρυαλλίδας
