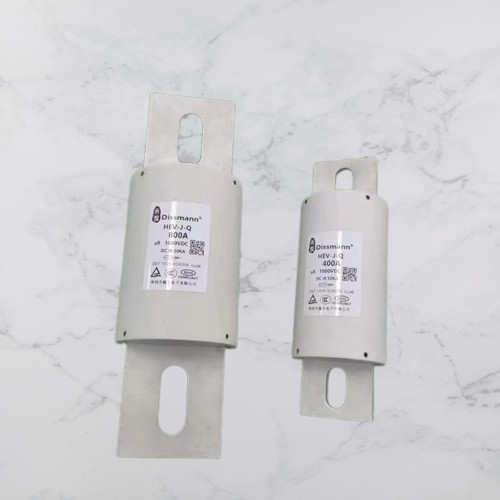

Η χρήση θρυαλλίδων HEV κυρίως για προστατεύει την μπαταρία φορτιστών της EV
Feature&Benefits της θρυαλλίδας HEV
Τρέχουσα εκτίμηση: 5A~800A
Εκτίμηση τάσης: AC/DC1000V ή χαμηλότερος
Διακοπή της εκτίμησης: AC100KA/DC30KA σε 1000VDC/AC
Χρονική σταθερά: ≤15ms
Εγκρίσεις: UL248-20, ISO8820, JASO-D622, TUV
Περιβαλλοντικός: RoHS υποχωρητικό
Χώρα προέλευσης: Κίνα
Στοιχεία χαρακτηριστικών γνωρισμάτων της θρυαλλίδας 300 amp
| Πρότυπο |
Εκτιμημένο ρεύμα (Α) |
100% πτώση τάσης (MV) |
Κώδικας μεγέθους |
Εγκατάσταση |
| Hev-j-q-300 |
300 |
298 |
HF3 |
Να τοποθετήσει το μπουλόνι M10,
Συστήστε
Ροπή: 21N.m
|
Εφαρμογή
Είναι κατάλληλο για το βραχυκύκλωμα και την εφεδρική προστασία των συσκευών ημιαγωγών όπως οι μετατροπείς συχνότητας, οι διορθωτές, οι αναστροφείς, οι διάφορες παροχές ηλεκτρικού ρεύματος, καθώς επίσης και οι μπαταρίες ισχύος, οι μηχανές, οι πυκνωτές, τα καλώδια και άλλοι εξοπλισμός και συσκευές. Αυτό το προϊόν έχει τις καλές αντιδονητικές και flame-retardant ιδιότητες, και είναι κατάλληλο για τις εφαρμογές στα περιβάλλοντα δόνησης όπως η διέλευση και τα μηχανοκίνητα οχήματα ραγών. Η προστασία βραχυκυκλώματος λιώνει ειδικά για τα καθαρά ηλεκτρικά οχήματα και τα υβριδικά ηλεκτρικά οχήματα, που σχεδιάζονται ειδικά για το καθαρό ηλεκτρικό όχημα και η υβριδική μπαταρία δύναμης οχημάτων, παρέχει τις βάσεις θρυαλλίδων που προσαρμόζονται ειδικά για τα σκληρά αυτοκίνητα περιβάλλοντα.
Διάσταση της θρυαλλίδας της EV στο milimeter
| Κώδικας μεγέθους |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99.5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
Κώδικας μεγέθους
HT1: 5A-80A, συνιστώμενη M8 ροπή 11N μπουλονιών Mouting·μ
HT2: 90A-150A, συνιστώμενη M8 ροπή 11N μπουλονιών Mouting·μ
HT3: 175A-325A, συνιστώμενη M10 ροπή 20N μπουλονιών Mouting·μ
HT4: 350A-500A, συνιστώμενη M10 ροπή 20N μπουλονιών Mouting·μ
HT5: 600A-800A, συνιστώμενη M12 ροπή 28N μπουλονιών Mouting·μ
FAQ
Ερώτηση: Πώς να επιλέξει το ρεύμα της θρυαλλίδας;
Απάντηση: Γενικά, θα υπολογίσουμε την εκτιμημένη τρέχουσα θρυαλλίδα μας σύμφωνα με 1,5 φορές του πραγματικού λειτουργούντος ρεύματος του πελάτη.
