υψηλή σπάζοντας θρυαλλίδα ικανότητας σωλήνων ινών 600 amp HEV που κατασκευάζεται στην Κίνα
Προδιαγραφή της θρυαλλίδας 600 amp HEV

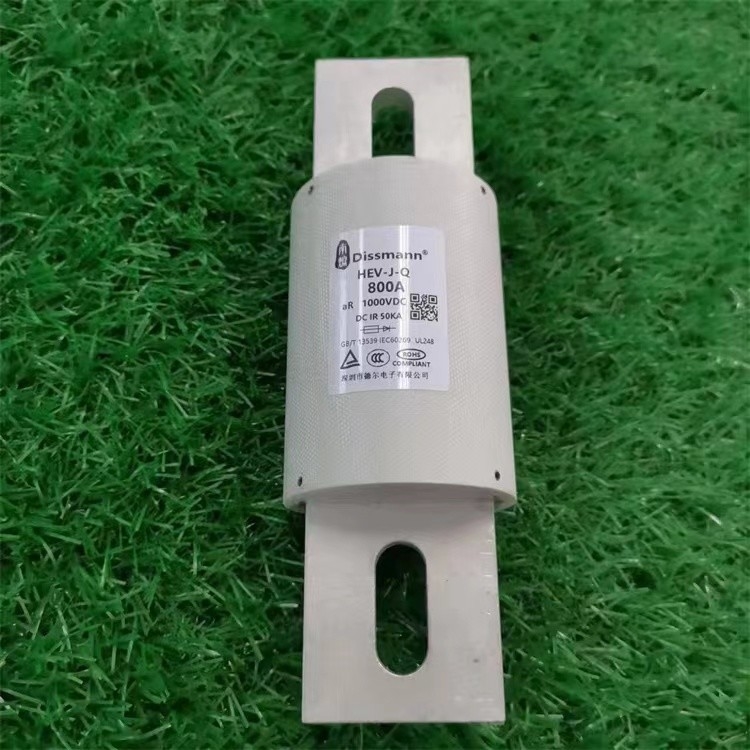

Τα προϊόντα αυτών των θρυαλλίδων HEV είναι στρογγυλές αμπαρωμένες σωλήνας θρυαλλίδες σύνδεσης, με το μικρό μέγεθος, υψηλή σπάζοντας ικανότητα, αντίσταση κλονισμού θερμοκρασίας, τρέχον κύμα, μηχανικός δόνηση και κλονισμός, και ισχυρό χημικό φορτίο. Το ρεύμα εκτίμησης της θρυαλλίδας σειράς HEV είναι 5A~800A, τάση εκτίμησης μέχρι 1000VDC/AC, η διακοπή της εκτίμησης είναι AC100KA/DC30KA σε 1000Volt.
Εφαρμογή
Τα προϊόντα αυτής της σειράς είναι στρογγυλές αμπαρωμένες σωλήνας θρυαλλίδες σύνδεσης, με το μικρό μέγεθος, υψηλή σπάζοντας ικανότητα,
αντίσταση κλονισμού θερμοκρασίας, τρέχον κύμα, μηχανικός δόνηση και κλονισμός, και ισχυρό χημικό φορτίο.
εφαρμόσιμος για το ηλεκτρικό ηλεκτρικό σύστημα κίνησης οχημάτων, την ενεργειακή αποθήκευση και τις μπαταρίες δύναμης, ενεργειακή αποθήκευση
πυκνωτής, ελεγκτής μετατροπής συχνότητας, φορτιστής, καλώδιο και άλλων αυτοκίνητων μέρη και εξοπλισμού κοντοί
κύκλωμα, υπερφόρτωση και εφεδρική προστασία
Διάσταση της θρυαλλίδας της EV στο milimeter
| Κώδικας μεγέθους |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99.5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
Στοιχεία χαρακτηριστικών γνωρισμάτων της θρυαλλίδας 600 amp
| Πρότυπο |
Εκτιμημένο ρεύμα (Α) |
100% πτώση τάσης (MV) |
Κώδικας μεγέθους |
Εγκατάσταση |
| Hev-j-q-600 |
600 |
140.2 |
HF5 |
Να τοποθετήσει το μπουλόνι M12,
Συστήστε
Ροπή: 28N.m
|
Κώδικας μεγέθους
HT1: 5A-80A, συνιστώμενη M8 ροπή 11N μπουλονιών Mouting·μ
HT2: 90A-150A, συνιστώμενη M8 ροπή 11N μπουλονιών Mouting·μ
HT3: 175A-325A, συνιστώμενη M10 ροπή 20N μπουλονιών Mouting·μ
HT4: 350A-500A, συνιστώμενη M10 ροπή 20N μπουλονιών Mouting·μ
HT5: 600A-800A, συνιστώμενη M12 ροπή 28N μπουλονιών Mouting·μ
Πρότυπα της θρυαλλίδας HEV
Η θρυαλλίδα σειράς HEV καλύπτει τις απαιτήσεις ul248-20, ISO8820, jaso-D622, RoHS υποχωρητικό, TUV, CE.
Δομή της θρυαλλίδας HEV
Η θρυαλλίδα αποτελείται κυρίως από το σώμα σωλήνων, την ΚΑΠ τελών, τη θρυαλλίδα και την άμμο χαλαζία. Αυτός ο τύπος σωλήνα θρυαλλίδων αποτελείται από την ίνα, η ΚΑΠ τελών είναι φιαγμένο από επένδυση κασσίτερου κραμάτων χαλκού, και το καλώδιο θρυαλλίδων αποτελείται από τη λουρίδα χαλκού.
FAQ
Ερώτηση: Πώς να επιλέξει το ρεύμα της θρυαλλίδας;
Απάντηση: Γενικά, θα υπολογίσουμε την εκτιμημένη τρέχουσα θρυαλλίδα μας σύμφωνα με 1,5 φορές του πραγματικού λειτουργούντος ρεύματος του πελάτη.
