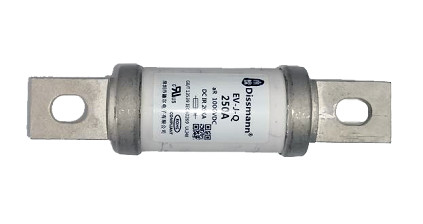

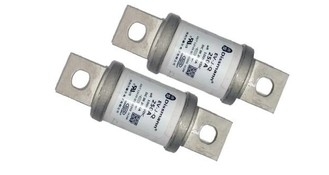

Ul248 χρεώνοντας στο σωρό τις κεραμικές αυτοκίνητες θρυαλλίδες Dc1000v

Η θρυαλλίδα σειράς θρυαλλίδων Ev-j-q Dissmann προσαρμόζεται στο λ GB13539, IEC60269, UL248

Βασικές πληροφορίες προϊόντων:

1.ev-j-Q η θρυαλλίδα, η διάσταση και η απόδοση σειράς προσαρμόζονται: GB13539, IEC60269, UL248

2.Rated τάση: DC1000V ή χαμηλότερος

3.Rated ρεύμα: 150/250/550/600A

4.Breaking ικανότητα: DC20kA

5.Compliance με την οδηγία της ΕΕ και της Κίνας RoHS

6.Compliance με τα πρότυπα UL248, GB13539, IEC60269, GB31456

Εφαρμογή προϊόντων:

Αυτή η σειρά προϊόντων Ev-j-q είναι κεραμικές μπουλόνι-συνδεμένες θρυαλλίδες, οι οποίες έχουν τα χαρακτηριστικά του μικρού μεγέθους, και της υψηλής αξιοπιστίας. Εφαρμόσιμος σε μια ευρεία σειρά θερμοκρασίας, μπορεί να αντισταθεί τη μεγάλης έντασης μηχανικούς δόνηση και τον κλονισμό, κλονισμός θερμοκρασίας και το ισχυρό χημικό φορτίο, κατάλληλο για τις εφαρμογές βιομηχανίας οδικών οχημάτων, μπορεί να χρησιμοποιηθεί ως ηλεκτρικό ηλεκτρικό σύστημα κίνησης οχημάτων, σύστημα μετατροπής δύναμης, μπαταρία ενεργειακής αποθήκευσης και δύναμης, βραχυκύκλωμα ενεργειακής αποθήκευσης και εφεδρική προστασία για τους πυκνωτές, τους ελεγκτές αναστροφέων, τους φορτιστές, τα καλώδια, και άλλους αυτοκίνητους συστατικά και εξοπλισμό. Η προστασία βραχυκυκλώματος λιώνει ειδικά για τα καθαρά ηλεκτρικά οχήματα και τα υβριδικά ηλεκτρικά οχήματα

Χαρακτηριστικά προϊόντων:

Κεραμικό αυτοκίνητο υλικό προϊόντων θρυαλλίδων:

Μέρος	Υλικό
Καλώδιο θρυαλλίδων	Χαλκός ή ασήμι
ΚΑΠ τελών	Επένδυση κασσίτερου κραμάτων χαλκού
Πόδι θρυαλλίδων	Επένδυση κασσίτερου κραμάτων χαλκού
Σώμα θρυαλλίδων	Κεραμικός σωλήνας
Υλικό πληρώσεως	Άμμος χαλαζία



Διάσταση προϊόντων:

Πρότυπο	Κώδικας μεγέθους	A±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
Ev-j-q	VJ1	116.5	30.4	75	96.5	9	25	4	13
	VJ2	140	37.3	77	109.5	11	25	6	15
	Vj3-1	148	53.5	90	118	12.5	40	8	20





Τρέχουσα χαρακτηριστική καμπύλη θερμοκρασίας



Τύπος προϊόντων

Πρότυπο	Εκτιμημένο ρεύμα	Ι ² τ (Α ² s)		Κατανάλωση ισχύος	Κώδικας μεγέθους	Εγκαταστήστε
Ev-j-q-30	30	120	850	5	VJ1	Να τοποθετήσει τη συνιστώμενη M8 ροπή 11N μπουλονιών·μ
Ev-j-q-40	40	300	1700	7.5
Ev-j-q-50	50	450	2500	10
Ev-j-q-60	60	620	3600	12.5
Ev-j-q-70	70	850	5600	14
Ev-j-q-80	80	1100	6600	15.5
Ev-j-q-90	90	1850	10600	17
Ev-j-q-100	100	2300	12000	18
Ev-j-q-125	125	3400	21000	20
Ev-j-q-150	150	4800	25000	25
Ev-j-q-175	175	9200	40000	30	VJ2	Να τοποθετήσει τη συνιστώμενη M10 ροπή 20N μπουλονιών·μ
Ev-j-q-200	200	15000	60000	34
Ev-j-q-225	225	19000	105000	40
Ev-j-q-250	250	23500	113000	43
Ev-j-q-275	275	24800	128000	48
Ev-j-q-300	300	26000	155000	52
Ev-j-q-325	325	32700	175000	56
Ev-j-q-350	350	40000	223000	60	Vj3-1	Να τοποθετήσει τη συνιστώμενη M12 ροπή 28N μπουλονιών·μ
Ev-j-q-400	400	56000	290000	65
Ev-j-q-450	450	78000	390000	80
Ev-j-q-500	500	105000	490000	90
Ev-j-q-600	600	165000	560000	105	Vj3-2
Ev-j-q-800	800	420000	870000	175
