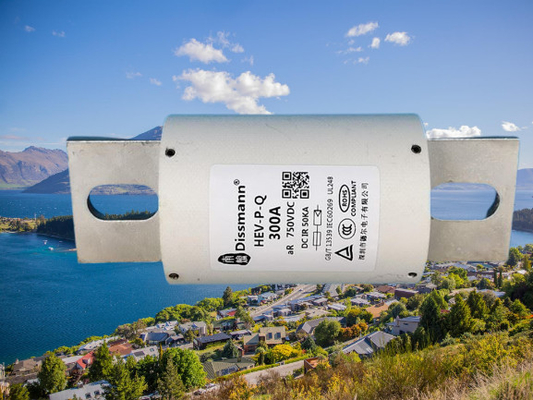

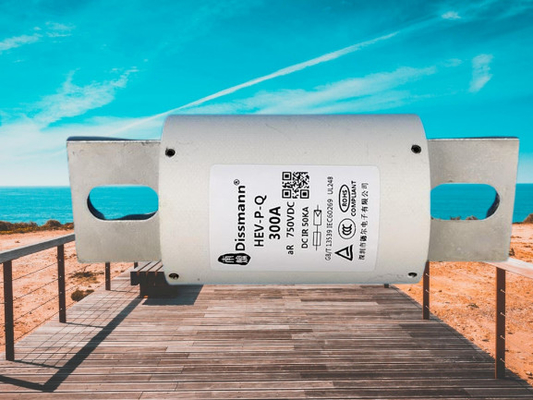

Κατασκευή ασφαλειών φορτιστή EV High Currentστην Κίνα
Βασικές πληροφορίες του φορτιστή EV
Βιδωμένη γρήγορη ασφάλεια, διάσταση και απόδοση σύμφωνα με: GB13539, IEC60269, UL248
Ονομαστική τάση: DC1000V ή χαμηλότερη
Ονομαστικό ρεύμα: 300A
Κατηγορία Προστασίας:aR
Ικανότητα θραύσης: DC30kA (σταθερά χρόνου≤15ms)
Εφαρμογή της ασφάλειας HEV
| Μέρος |
Υλικό |
| Καλώδιο ασφαλειών |
Χαλκός ή Ασήμι |
| Τελικό καπάκι |
Κασσίτερο από κράμα χαλκού |
| Πόδι ασφάλειας |
Κασσίτερο από κράμα χαλκού |
| Σώμα ασφάλειας |
Κεραμικός σωλήνας |
| Γεμιστικό |
Χαλαζιακή άμμος |
Δομή της ασφάλειας φορτιστή EV
Οι σωλήνες ασφαλειών των ηλεκτρικών οχημάτων είναι κατασκευασμένοι από ανθεκτικά σε υψηλή θερμοκρασία κεραμικά υλικά, τα οποία έχουν υψηλή αντοχή στη φωτιά και στερεά σκληρότητα.
Το τήγμα σφραγίζεται σε σωλήνα τήξης έτσι ώστε το 99,99% του καθαρού αργύρου να γίνει τήγμα μεταβλητής διατομής.Ο σωλήνας τήξης είναι γεμάτος με χημικά επεξεργασμένη χαλαζιακή άμμο υψηλής καθαρότητας και ειδικά επεξεργασμένα χημικά υλικά για τόξο για την κατάσβεση της συσσωμάτωσης.
Διάσταση προϊόντος της ασφάλειας HEV, Επιλέξτε το μέγεθος σύμφωνα με το ονομαστικό ρεύμα.
| Κωδικός διάστασης |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13.5 |
50 |
10 |
33 |
| Μοντέλο |
Ονομαστικό ρεύμα |
Εγώ2t(Α2μικρό) |
Διαρροή ισχύος |
Κωδικός μεγέθους |
Εγκαθιστώ |
| Προ-τόξο |
Σύνολο |
| HEV-JQ-5 |
5Α |
20 |
115 |
1.8 |
HF1 |
Συνιστώμενη ροπή μπουλονιού στερέωσης M8 11 N·m |
| HEV-JQ-10 |
10Α |
30 |
170 |
2.2 |
|
| HEV-JQ-15 |
15Α |
48 |
220 |
3.1 |
|
| HEV-JQ-20 |
20Α |
72 |
360 |
3.6 |
|
| HEV-JQ-25 |
25Α |
85 |
510 |
4.2 |
|
| HEV-JQ-30 |
30Α |
110 |
830 |
5.1 |
|
| HEV-JQ-35 |
35Α |
180 |
1250 |
6.3 |
|
| HEV-JQ-40 |
40Α |
290 |
1650 |
7.8 |
|
| HEV-JQ-45 |
45Α |
350 |
1900 |
8.5 |
|
| HEV-JQ-50 |
50Α |
440 |
2450 |
10 |
|
| HEV-JQ-60 |
60Α |
600 |
3500 |
12.5 |
|
| HEV-JQ-70 |
70Α |
820 |
5500 |
14 |
|
| HEV-JQ-80 |
80Α |
1050 |
6500 |
16 |
|
| HEV-JQ-90 |
90Α |
1800 |
10500 |
17 |
HF2 |
|
| HEV-JQ-100 |
100Α |
2300 |
12000 |
18 |
|
| HEV-JQ-125 |
125Α |
3400 |
21000 |
20 |
|
| HEV-JQ-150 |
150Α |
4900 |
25500 |
27 |
|
| HEV-JQ-175 |
175Α |
9200 |
40000 |
30 |
HF3 |
|
| HEV-JQ-200 |
200Α |
15000 |
60000 |
32 |
|
| HEV-JQ-225 |
225Α |
19000 |
105000 |
40 |
|
| HEV-JQ-250 |
250Α |
24000 |
113000 |
47 |
Συνιστώμενη ροπή μπουλονιού M10 20 N·m |
| HEV-JQ-275 |
275Α |
25000 |
130000 |
49 |
|
| HEV-JQ-300 |
300Α |
26000 |
160000 |
52 |
|
| HEV-JQ-325 |
325Α |
33000 |
180000 |
55 |
|
| HEV-JQ-350 |
350Α |
42000 |
230000 |
60 |
HF4 |
|
| HEV-JQ-400 |
400Α |
71000 |
320000 |
65 |
|
| HEV-JQ-450 |
450Α |
78000 |
300000 |
80 |
|
| HEV-JQ-500 |
500Α |
105000 |
350000 |
95 |
|
| HEV-JQ-600 |
600Α |
163000 |
530000 |
105 |
HF5 |
Συνιστώμενη ροπή βίδας στερέωσης M12 28 N·m |
| HEV-JQ-700 |
700Α |
320000 |
680000 |
155 |
|
| HEV-JQ-800 |
800Α |
420000 |
870000 |
185 |
|
Ποσότητα συσκευασίας
HF4: 2 ασφαλειοθήκες ανά πλαστικό κουτί.
Κάθε μακρύ κουτί είναι συσκευασμένο με 1 πλαστικό κουτί, συνολικά 2 συνδέσμους ασφαλειών, το μέγεθος του μακρύ κουτί είναι 156 mm μήκος x 120 mm πλάτος x 54 mm ύψος.
Κάθε μεγάλο κουτί περιέχει 20 μακριές λωρίδες, συνολικά 40 συνδέσμους ασφαλειών, το μέγεθος του μεγάλου κουτιού είναι 342 mm μήκος x 258 mm πλάτος x 285 mm ύψος.
Ανατροφοδότηση:
1. Μετά την παραλαβή των στοιχείων, η πρώιμη επιβεβαίωση του αγοραστή θα εκτιμηθεί ιδιαίτερα
2. Επειδή τα σχόλιά σας είναι πολύ σημαντικά για την ανάπτυξη της επιχείρησής μας, σας προσκαλούμε ειλικρινά να μείνετε ικανοποιημένοι με τα προϊόντα και τις υπηρεσίες μας.Ουσία
3. Επικοινωνήστε μαζί μας πριν αφήσετε οποιοδήποτε αρνητικό ή ουδέτερο ανατροφοδοτεί.Θα λύσουμε τυχόν προβλήματα μαζί μας.Ευχαριστώ για την κατανόηση.
Γιατί να επιλέξετε την ασφάλεια Dissmann;
Η ομάδα Ε & Α της DISSMANN ιδρύθηκε το 2000 και άρχισε να δεσμεύεται στον ανεξάρτητο σχεδιασμό και τις επενδύσεις Ε & Α στη βιομηχανία ασφαλειών.Στις αρχές της βιομηχανίας ηλεκτρονικών του 20ου αιώνα, οι εταιρείες μας ξεχώρισαν σε αυτόν τον κλάδο με την ασφάλεια γυάλινων σωλήνων και την ασφάλεια BS1362 και έγιναν ο προτιμώμενος προμηθευτής πολλών κατασκευαστών μικρών οικιακών συσκευών.Η εταιρεία μας είναι μέλος της Επιτροπής Τυποποίησης της Κίνας Μικρών Θυμάτων και Ασφαλειών χαμηλής τάσης.Συμμετέχει στη διαμόρφωση και τροποποίηση σειρών εθνικών προτύπων όπως τα GB9364 και GB13539.Διαθέτει 4 ευρεσιτεχνίες εφεύρεσης και 12 πρακτικές πατέντες.
Δεδομένου ότι η μπαταρία έχει χρησιμοποιηθεί σε κινητά τηλέφωνα και φορητούς υπολογιστές, έχουμε οδηγήσει την τεχνολογία ασφαλειών που χρησιμοποιείται στην προστασία κυκλώματος DC.
Με βάση αυτές τις εμπειρίες και τα επιτεύγματα, αναπτύξαμε και προσθέσαμε ασφάλειες DC για την προστασία EV/HEV/ηλιακών φωτοβολταϊκών, υψηλής τάσης, μεγάλου ρεύματος και υψηλών σπασίμων.
Πολλά από τα προϊόντα μας έχουν χρησιμοποιηθεί ως εξαρτήματα αυτοκινήτου.
FAQ:
Ερώτηση 1: Ποια είναι η κατάσταση δοκιμής της ασφάλειας σας;
Απάντηση 1: Η ασφάλεια μας ελέγχεται υπό συνθήκες 25 ± 5 ° C στο εργαστήριο.
